  • 产品名称:高速采样装置4300

  • 产品型号:AU4300
  • 产品厂商:日本小野
  • 产品价格:0
  • 折扣价格:0
  • 产品文档:
你添加了1件商品 查看购物车
简单介绍:
高速采样装置4300 AU4300这是一台*适合于100kHz以上的频率解析或时间轴波形解析的高速采样数字变换装置。能用于超声波仪器及其工具、振动元件、MEMS等高速振动体的性能测量过程中的时间轴波形观测及作为FFT分析用的输入单元使用。
详情介绍:
高速采样装置4300 AU4300


可以进行14位高精度A/D变换
3.84MHz高速采样的多通道数据
动态范围为85dB
长时间收录到计算机(PC)硬盘(HD) 上

这是一台*适合于100kHz以上的频率解析或时间轴波形解析的高速采样数字变换装置。能用于超声波仪器及其工具、振动元件、MEMS等高速振动体的性能测量过程中的时间轴波形观测及作为FFT分析用的输入单元使用。

装有3.84MHz采样器(FFT分析量程=1.5MHz)、14位A/D转换器、振幅平直度为±0.5dB、通道间的相位**度为±5度、动态范围为85dB typ。

除掉具有能对FFT监视器等简单的解析功能之专用收录软件AU-0402之外,还可使用测量处理软件Repolyzer2或LV-0910振动分析软件,作**分析。另外,能从收录的时间系列数据中,抽出必要的数据,也可用Oscope Professional进行有效的,高速数据分析及评价。

AU-4300高速采样数据变换装置,能满足客户的多种多样测试用途,单体或几台自由组合,单通道或多通道地,任意组合使用。



特点

  • 由于采样频率为3.84 MHz及使用14 位 A/D变换器,能满足1.5 MHz的FFT分析量程及85 dB的动态范围。

  • 利用SYNC电缆,*多4台可同步收录。

  • 采用IEEE1394总线,能稳定进行高速数据传送。

  • 除AU-0402专用数据处理软件之外,还可利用XN-8100 Repolyzer或LV-0910振动分析软件(对应AU-4300版本)进行**解析,也可用O-Scope Professional对时间系列数据进行解析。



构成例

构成例





用于超声波仪器及工具的振幅测量

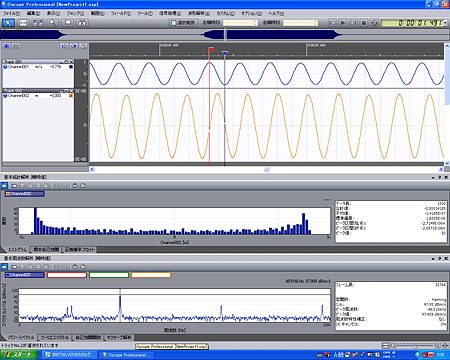

利用Oscope Pro进行频率分析

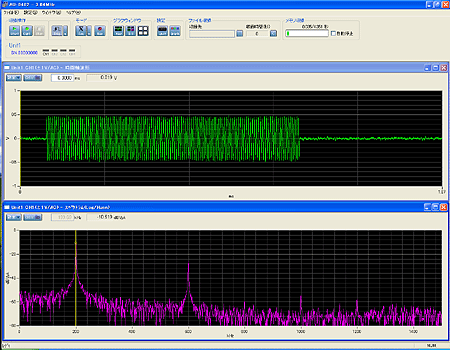

AU-0402记录软件

压电元件超声波脉冲振动波形的收录
(LV-1710激光多普勒振动仪+AU-4300+AU-0402)



XN-8000系列「Repolyzer」(2.3版本以上)

穹面扬声器振动膜的振动波形与效率响应测量
(LV-1710激光多普勒振动计+AU-4300+XN-8000系列「Repolyzer」)



概要规格

模拟信号输入部

通道数4
输入接插件CO2型(BNC)
输入形式单端
输入阻抗 1
输入耦合AC 或 DC (AC截止频率=0.5Hz、-3dB)
输入电压量程±0.1、±1、±2、±5、±10 V (5 档)
输入电平监视点设定输入量程的约95%以上,红色LED点亮
输入频带(量程)DC ~ 1.5MHz(采样时钟:3.84MHz)
DC ~ 750kHz(采样时钟:1.92MHz)
DC ~ 375kHz(采样时钟:960kHz)
DC ~ 187.5kHz(采样时钟:480kHz)
DC ~ 75kHz(采样时钟:192kHz)
频率量程3.84MHz/1.92MHz/960kHz/480kHz/192kHz
A/D位数14位
动态范围85dB(±0.1V量程时为80dB)
通道间增益准确度
(同一单元内)
±0.3 dB (同一電压量程、10kHz~1.5MHz)
通道间增益准确度
(同一单元内)
±8°以内(0.1V量程、10kHz~1.5MHz)
±5°以内(0.1V量程以外、10kHz~1.5MHz)
串音-80dB 以下(在400kHz时)
振幅均匀性±0.5 dB
混淆现象-90 dB 以下

联动工作规格

连动台数*大4单元(使用选购件 IEEE1394电缆及連動用电缆)
(受接口速度限制)
输入接插件微小型插座、及HR10A-7R-6S(日本广濑电机公司制)
输出接插件微小型插座、及HR10A-7R-6S(日本广濑电机公司制)
采样同步化利用AU-0411 同步采样选购件,使A/D 变换器动态范围在±1个采样周期内同步化

接口(IEEE1394)

接口数2(*多可连4个单元)
使用接插件带6针锁紧(不锁紧也可用电缆)

一般规格

使用温度范围0 ~ 40℃(单元单体)
保存温度范围-10 ~ 50℃(单元单体)
电源AC/DC适配器(使用PB-707N时:AC100 ~ 240V)、或DC: 9 ~ 18 V
消耗电力約 700 mA (DC 16 V 时)
外形尺寸44(W)×132.5(H)×222.5(D) mm(突起部分除外)
重量 700 g

选购件

  • PB-707N AC适配器
  • AU-0043 IEEE1394电缆(2m)
  • AU-0044 SYNC电缆
  • 推荐IEEE卡:REX-CFW3H(PC卡)、REX-PFW4H(PCI接口)<拉德科社製>
  • AU-0402收录仪软件
  • LV-0910振动分析软件(与AU-4300对应软件)
  • XN-8000系列 [ Repolyzer 2 ] 软件
  • Oscope Professional时间系列数据解析工具



AU-0402 记录软件

*大连接单元数4
波形监视器种类时间轴,功率谱
FFT监视器频率量程1.5MHz、750kHz、375kHz、187.5kHz、75kHz
FFT采样点数256、512、1024、2048、4096、8192
*大收录数据量硬盘(HDD)容量、或OS支持容量,都有可能满足
保存文件格式独自文件格式(au43形式)
变换文件格式wave形式、ORF格式、CSV格式
采用操作系统OSWindows XP
CPUCore 2 Duo 2GHz以上
内存512MB以上
